高频振动电机，依靠调频电源将电机频率调制成高速旋转并带动偏心轮做圆周运动，从而产生振动，并通过滚道将振动传给端盖到机壳。该振动器使用寿命长，效率高，振幅大，激振力强，无失振现象，结构紧凑，使用方便，易损件少，便于维修。可广泛用于混凝土的捣实施工和其它需要振源的场合。

应用范围

高频振动器主要用于预制铁路、高速公路、公路桥梁、工程建筑混凝土预制构件，其振动的频率比一般振动机的频率提高三倍以上，而且振实后的构件外表光滑，气泡、缩空明显减少。可节约成本，加快工程进度，提高工程质量。

以下是高频振动器常用型号:ZF75-150。

原理

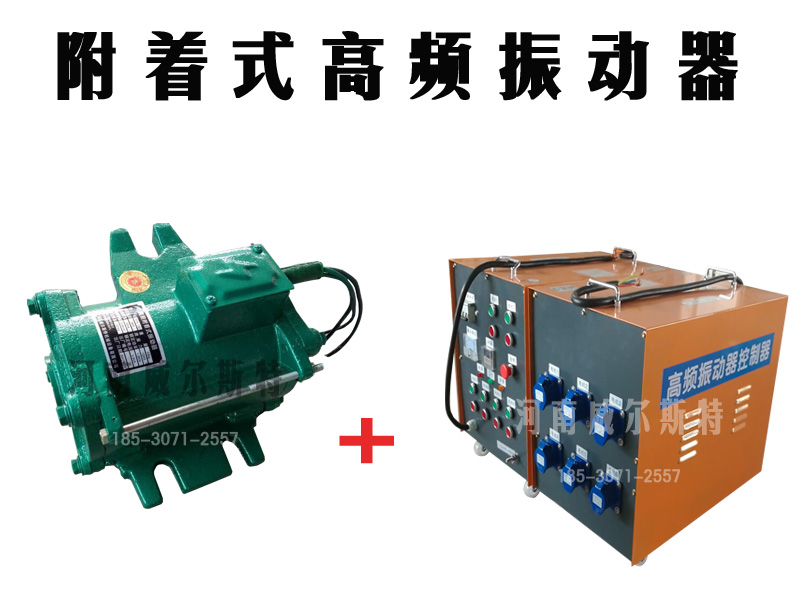

高频振动器是由高频振动电机和高频变频柜组成。

高频振动电机是利用高速旋转电机带动两端偏心块产生离心距离、离心力，产生振动得到激振力和冲击力。这样固定在模板上就产生高频共振。 高频振动电机的电源和高转速是由高频变频柜来提供，电源(380V)和高频率(0~150HZ)，转速(0~11000转)。高频变频柜是把工业电源输入经过机芯里面的交流模块，交流电阻、电容和许多电器原件来逆变成直流模块输出，改变成所需要的频率和电压。

特点

1、该高频振动器激振频率高(180HZ/S)、激振力大(12KN)、振幅小(1.3mm)、辐射范围大(1.5m)，砼流动性、可塑性增加，构件密实度提高，成型快，质量可大幅度提高。每分钟可达到9800转的高速运转。

2、减少模板损耗。由于振频高，振幅小，在钢模板形变上消耗的能量少，延长模板的使用寿命。

3、使用方便。由于体积小，重量轻(仅23公斤/台)，并且采用快速装卡结构，在模板上固定仅需紧固一个螺丝即可使用。装卸一台只需30秒种，比使用普通外部式振动器节省安装辅助时间75%，节省人力75%。

4、使用寿命是普通振动器的四倍以上。由于ZF型振动器振动效率**，每次振动时间只需30~40秒钟即可停机，故极大地提高了振动器的使用寿命，减少了维修费用，降低了施工成本。

5、由于激振力强，对于较高的桥柱施工也可以一次成型。

6、是国内早期的高频快装型振动器，经过近十年的不断技术改进，技术非常成熟。

7、产品质量可靠过硬，寿命长，并且采用快装结构，能显著的加快制梁速度。

8、使施工质量有非常显著的提高，得到了许多项目部、监理部的认可和赞扬。

适用范围

变频电源机组配套使用，主要应用于大型混凝土构件的预制，如:公路、铁路、桥用大梁、涵洞混凝土构件，特别是T型简支梁和工字梁等。

对比

综合上表，高频附着式振动器的平时工作效率是传统附着式振动器的8倍，由于高频附着式振动器内部重要部件采用了进口原材料，故而降低了高频附着式振动器的易损率和发热系数，从而大大提高了电机的使用寿命。

注意事项

1、操作人员应严格按照安全规则进行操作，遵守相关的安全用电规定，须配备必要的安全用电防护工具。

2、电器**技术人员进行故障检修时，必须断开变频柜电源10分钟后，因为变频机芯里面有大量电容需要充分放电，及时检修会造成电击。

3、在变频器启动进行中严禁拔插连接振动器16A工业插头，因为变频器是采用软启动，在工作时，连接振动器会对振动器产生非常强的转距和扭距，造成振动器损坏，另外对变频器冲击电流太大容易击穿变频器整流桥产生爆炸。
